Robotic Technology (GD) Co., Ltd. ir viens no uzticamākajiem automātisko metināšanas robotu ražotājiem un piegādātājiem Ķīnā. Ar bagātīgu pieredzi mēs sirsnīgi sveicam jūs mūsu rūpnīcas noliktavā iegādāties izturīgu automātisko metināšanas robotu. Visi pasūtījuma izstrādājumi ir ar augstu kvalitāti un konkurētspējīgu cenu.

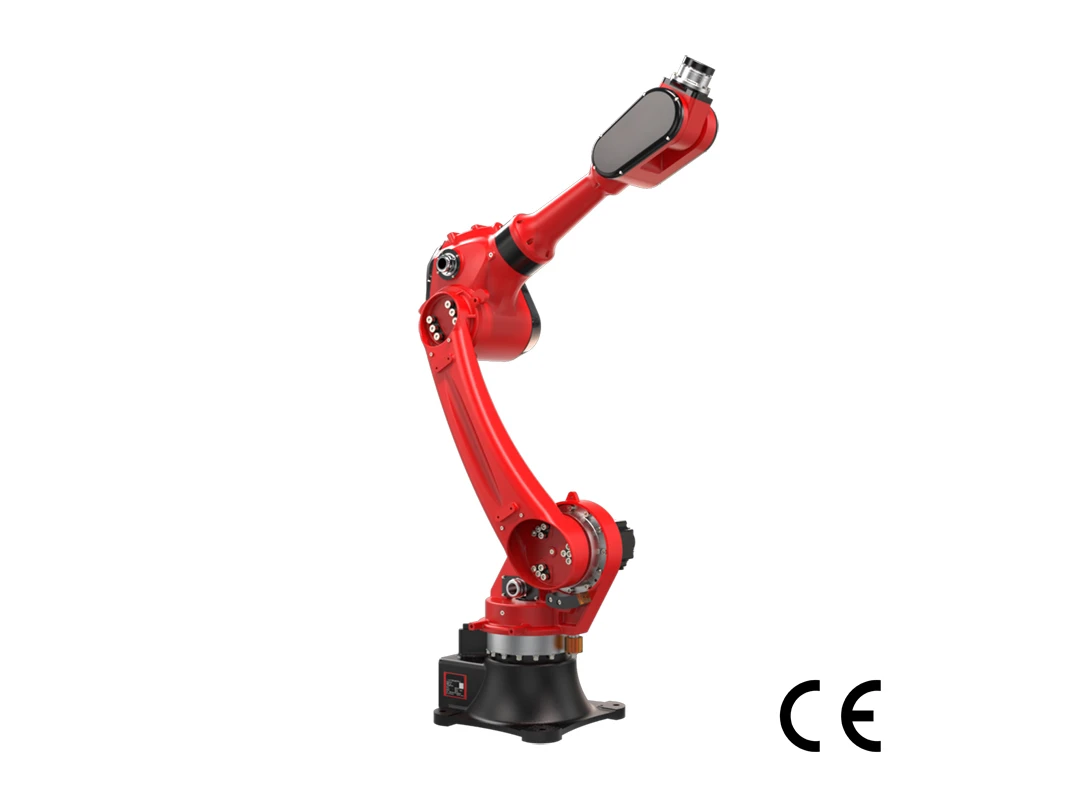

Automātiskā metināšanas robota apraksts
Automātisks metināšanas robots ar 1895 mm rādiusu, 20 kg lietderīgo slodzi un ±0,05 mm atkārtojamību, kas darbojas ar HC vadības sistēmu gan loka, gan punktmetināšanai. Tas sver aptuveni . 230 kg ar 5,87 kVA barošanas avotu, ir paredzēts metāla ražošanas līnijām un rūpnīcas metināšanas automatizācijai.
Galvenās priekšrocības
Atkārtojamība: ±0,05 mm
Atkārtojamība ir ±0,05 mm - puse no vienas A4 lapas biezuma. Deglis katrā ciklā atgriežas pie vienas un tās pašas koordinātas 0,05 mm robežās, tāpēc 1,5 mm lokšņu-metāla šuves paliek uz savienojuma līnijas, nevis klīst, sagriež slīpēšanas-un-pārstrādāšanas stundas. Pārbaudiet to pats: pirms izrakstīšanās veiciet ISO 9283 100-cikla atkārtojamības testu{11}}.
01
Izplatība: 1895 mm
1895 mm sniedzamība nodrošina vienas rokas darba diametru 3,79 m, tāpēc 1,8 m rāmis vai kronšteins tiek sametināts vienā iestatījumā - bez pozicioniera, bez sliežu ceļa, bez saspiešanas. Uzstādots uz grīdas-, viens robots var apkalpot divus ķermeņus šajā aplī. Vispirms pārbaudiet sasniedzamības aploksnes zīmējumu pret garāko metinājumu.
02
Jauda: 5,87 kVA
Nominālā jauda ir 5,87 kVA - aptuveni 5,3 kW pie 0,9 jaudas koeficienta vai aptuveni 85 kWh 16-stundu divu-maiņu dienā ar pilnu slodzi. Tas darbojas no standarta veikala ķēdes, tāpēc nav transformatora jaunināšanas un jaunas sadales kārbas. Salīdziniet šo kVA skaitļa līniju{10}}pa rindiņai ar jebkuru konkurējošu specifikāciju lapu.
03
Robota svars: aptuveni 230 kg
Apmēram 230 kg virsbūve tiek apstrādāta ar 1-tonnu iekrāvēju vai 2-tonnu pacēlāju - bez pastiprināta pamata, bez celtņa nomas. Tas tiek pieskrūvēts uz grīdas vai sānos, ar papildu stāvvada pjedestālu, lai paceltu pamatni no stiprinājumiem . 230 kg, tas nozīmē, ka kameru var pārvietot vienas nedēļas nogales laikā.
04
Automātiskās metināšanas robotu lietojumprogrammas - loka un punktmetināšanas risinājumi metāla ražošanas līnijām
Automātisks metināšanas robots konstrukciju tērauda un lokšņu metāla ražošanas līnijām
Rāmju, kronšteinu un šasijas sliežu manuāla metināšana gandrīz vienmēr nozīmē nevienmērīgu lodītes augstumu, leņķa deformāciju pēc atdzesēšanas un daļu no izvades cikla atpakaļ slīpēšanas un pār{0}}metināšanas laikā. Šis robots ar ±0,05 mm atkārtojamību un 1895 mm roku sniedzamību nodrošina pilna izmēra metinājumu-no vienas stacijas un atveido identiskas lodītes visā partijā. Metināšanas parametri ir bloķēti HC vadības sistēmā, tāpēc 500. bloks sakrīt ar 1. bloku, bez pār{8}}apmācības starp maiņām. Piemērots konstrukciju tērauda darbnīcām, lokšņu metāla darbnīcām un OEM rāmju ražošanas līnijām.
Karstumizturīgs-rūpnieciskās metināšanas robots augstas-temperatūras, augstas-šļakatām un putekļiem-smagām darbnīcām
Apkures katlu, spiedtvertņu un smago plākšņu vidē vieglās sviras mēdz zaudēt pozicionēšanas precizitāti, paaugstinoties apkārtējai temperatūrai, savukārt atklātie lāpas kabeļi tiek apdedzināti cauri šļakatām - katra kļūme, izraujot šūnu bezsaistē uz stundām. 230 kg stingrais lējums ir izturīgs pret termisko novirzi un vibrāciju nepārtrauktas loka slodzes apstākļos, un kabeļu maršrutēšana ir slēgta pret šļakatām un slīpēšanas putekļiem. Novērtēts ar plaukstas locītavu IP54, korpusa IP40 un apkārtējās vides temperatūru 0–45 grādi ilgstošai darbībai. Lieto lauksaimniecības mašīnās, celtniecības aprīkojuma komponentos un cauruļu -spolēs karstā, putekļainā{10}}grīdā.
24 stundu nepārtraukta metināšanas automatizācija auto detaļām, EV akumulatoru paliktnim un ierīču ražošanas līnijām
Maksa par metināšanu tiek noteikta trīs-nobīdes līnijās: patērējamā degšanas ātrums, neplānotas apstāšanās un enerģijas padeves savienojums tūkstošiem ciklu. Šis robots, kas velk tikai 5,87 kVA, saglabā zemas enerģijas izmaksas par vienu-daļu, nepārtraukti veicot loka vai punktmetināšanu, un nodiluma punktus, kas paredzēti plānotai, nevis ārkārtas nomaiņai. Izvietots uz jaunām-enerģijas akumulatoru paliktņu līnijām, izplūdes un sēdekļa rāmja metināšanai un sadzīves tehnikas komplektiem, kur gan takts laiks, gan ikgadējie apkopes izdevumi ir zem spiediena.
Pielāgotas automātiskās metināšanas robotu šūnas OEM montāžai, maziem{0}}pakešu izmēģinājuma pasūtījumiem un ikgadējiem lielapjoma iepirkumiem
Pircēji reti apstājas par cenu -, viņi apšauba, vai šūna atbilst viņu esošajām ierīcēm, izkārtojumam un takts laikam. Mēs novēršam šo risku pirms PO: nosūtiet detaļas rasējumu, un mūsu metināšanas inženieri atgriež 3D šūnu izkārtojumu, sasniedz aploksnes pārbaudi un cikla-laika aprēķinu, kā arī jūsu paša sagataves metināšanas paraugu maziem-pakešu izmēģinājuma pasūtījumiem. Tiek atbalstīti ne-standarta pozicionieri, armatūra un sasniedzamības konfigurācijas. Attiecībā uz ikgadējiem pamatlīgumiem un EPC pabeigtām pakām mūsu pašu rūpnīcas gada ražošanas jauda ir 1500 vienības ar pakāpenisku piegādes grafiku.
Automātiskais metināšanas robots - Detalizētas tehniskās specifikācijas
|
Modelis |
BRTIRUS1820A |
||
|
Vienums |
Diapazons |
Maksimālais ātrums |
|
|
Arm |
J1 |
±155 grādi |
110 grādi /s |
|
J2 |
-140 grādi/+65 grāds |
146 grādi /s |
|
|
J3 |
-75 grādi/+110 grāds |
134 grādi /s |
|
|
Plaukstas locītava |
J4 |
±180 grādi |
273 grādi /s |
|
J5 |
±115 grādi |
240 grādi /s |
|
|
J6 |
±360 grādi |
375 grādi /s |
|
|
Rokas garums |
1895 mm |
||
|
Iekraušanas spēja |
20kg |
||
|
Atkārtojamība |
±0,05 mm |
||
|
Barošanas avots |
5,87kVA |
||
|
Svars |
Apmēram 230 kg |
||
|
Vadības sistēma |
HC vadības sistēma |
||
|
Barošanas avots |
220V |
||
|
Aizsardzības pakāpe |
IP40 |
||
Darba aploksnes zīmējums
Automātiskā metināšanas robota gadījumu izpēte
1. gadījums
Autogēnā lāzermetināšana segplāksnēm
Sadzīves tehnikas ražotājs Dienvidaustrumāzijā veic iekārtu nerūsējošā tērauda pārsega plākšņu savienojumu metināšanu. Šāda veida plānām -sienu pārklājuma plāksnēm ir nepieciešami augsti virsmas apdares standarti. Manuālā metināšana nevar atbilst ražošanas līnijas ražošanas ātrumam un rada lielu atgrūšanas ātrumu sagataves deformācijas un -caurdegšanas dēļ.
Automātiskais metināšanas robots darbojas kā šī projekta pamataprīkojums. Projektā tiek izmantota lāzermetināšanas tehnoloģija ar autogēno režīmu, kas pabeidz metināšanu, neizmantojot papildu pildvadu. Šajā darba režīmā robots sasniedz lielu metināšanas ātrumu un ārkārtīgi mazu siltuma-ietekmes zonu. Tas efektīvi novērš deformāciju un pārsega plākšņu{4}}degšanu un veido gludas metināšanas šuves. Automātiskais metināšanas robots ievērojami samazina turpmākās slīpēšanas procedūras un apmierina sadzīves tehnikas pārsega plākšņu izskata kvalitātes prasības.
2. gadījums

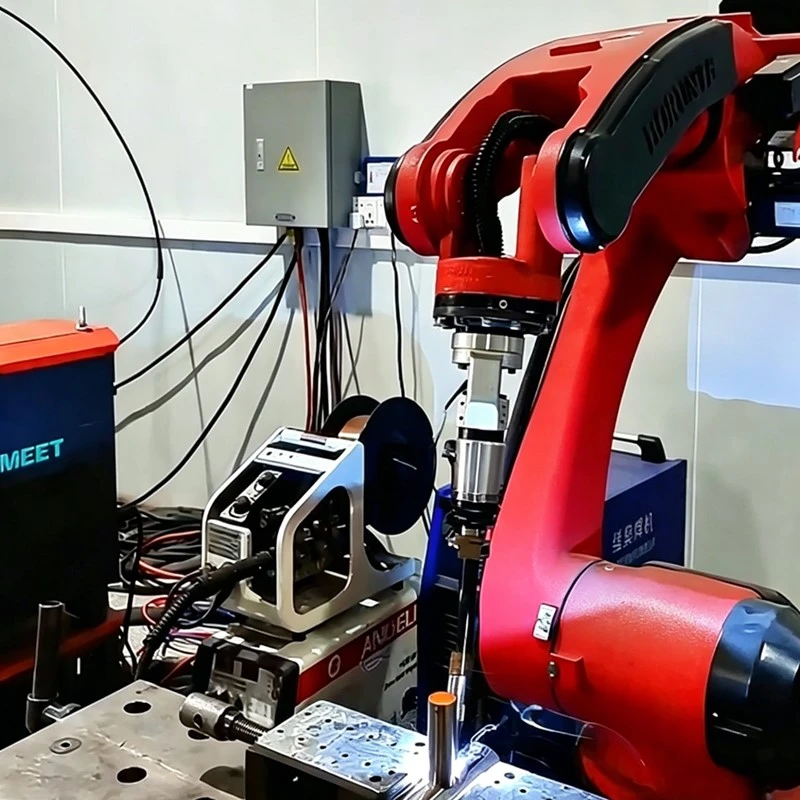

Vairāku-staciju zema-šļakatu punktmetināšana
Aparatūras produktu piegādātājs Dienvidamerikā nodarbojas ar metāla karkasu un režģa komponentu masveida ražošanu. Šādām sagatavēm ir nepieciešams liels skaits metināšanas punktu. Strādnieku manuālā punktmetināšana ir zema efektivitāte un rada smagus metināšanas šļakatus, kas atstāj apdeguma pēdas uz sagataves virsmām.
Automātiskā metināšanas robota maksimālais sasniedzamība ir 1895 mm un plašs darba pārklājums, lai veiktu metināšanu vairākās-stacijās. Aprīkots ar zemu-šļakatu punktmetināšanas tehnoloģiju, robots samazina apdeguma bojājumus un virsmas iespiedumus metināšanas vietās un nodrošina glītus metināšanas punktus. Tas efektīvi aizsargā sagataves izskatu un samazina turpmāko-tīrīšanas darbu. Tas palīdz klientam sasniegt augstas kvalitātes-metāla komponentu masveida ražošanu.

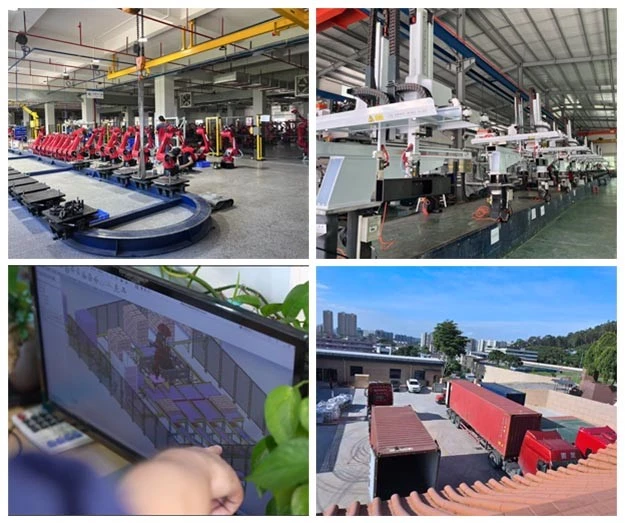

Par RBTIC
Robotic Technology (GD) Co., Ltd. ir uzticams automātisko metināšanas robotu ražotājs un automatizācijas risinājumu piegādātājs Ķīnā. Mēs sniedzam vienas-automatizācijas pakalpojumus un piegādājam pielāgotus-robotu metināšanas risinājumus, lai novērstu kvalificētu metinātāju trūkumu un aizstātu manuālo metināšanu. Ar atkārtojamības precizitāti ±0,05 mm, mūsu sistēmas nodrošina izcilu metināšanas konsistenci, ievērojami samazinot pārstrādi un materiālu atkritumus.
Kāpēc ražotāji izvēlas RBTIC automātisko metināšanas robotu?
Pabeigta metināšanas šūna, kas izstrādāta ap jūsu detaļām
RBTIC nodrošina vairāk nekā robota roku. Mēs integrējam 6 asu metināšanas robotu ar pielāgotu armatūru, pozicionēšanu, redzamību, drošību un PLC vadību, lai sistēma būtu gatava darbam jūsu līnijā. Tas samazina integrācijas risku, saīsina laiku līdz ražošanai un nodrošina projektu pircējiem un OEM partneriem vienu atbildīgu piegādātāju, nevis koordinē vairākus piegādātājus.
Bezmaksas ienākošā{0}}materiāla metināšanas izmēģinājums
Pirms investēšanas nosūtiet RBTIC savu faktisko detaļu, un mēs metinām bezmaksas paraugu, lai jūs varētu pārbaudīt metinājuma kvalitāti, iespiešanos un konsekvenci uz sava materiāla. Tas novērš lielākās bažas pircējiem, kas-pirmo reizi iegādājas robotizētu metināšanu: ieguldot sistēmā, kas var neatbilst viņu īpašajām metināšanas prasībām, un pārvērš augsta-riska pirkumu par pārbaudītu, uz datiem{3}}pamatotu lēmumu.
Zema-barjeru piegāde ar 1 vienības MOQ
Ar minimālo pasūtījuma daudzumu, kas ir tikai viena vienība, RBTIC ļauj pilotēt vienu sistēmu, apstiprināt rezultātus savā līnijā, pēc tam mērogot lielapjoma pasūtījumos un atkārtot projekta piegādi. Tas ir ideāli piemērots darbnīcām un augošiem ražotājiem, kuri vēlas veikt automatizāciju, iepriekš nepasūtot vairākas vienības.

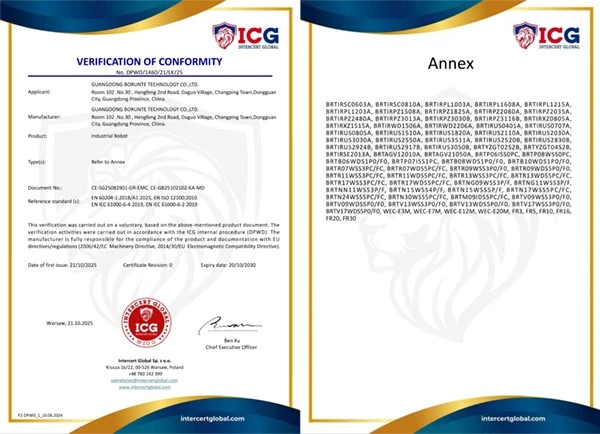

CE sertifikācija, garantija un rūpnīcas{0}}audita piekļuve
RBTIC piegādā CE-sertificētus robotus ar viena-gada garantiju, un mēs atzinīgi vērtējam rūpnīcas auditus, lai pircēji varētu pārbaudīt spēju pirmie{2}}. Sertifikāts un atbilstības dokumenti ir pieejami pēc pieprasījuma, lai atbalstītu muitošanu, projektu pieņemšanu un iekšējo iepirkumu apstiprināšanu, - samazinot atbilstības risku, kas bieži aptur pārrobežu{5}}pirkumus.
Padziļināta pielāgošana septiņās dimensijās
Katru RBTIC automātisko metināšanas robotu var pielāgot metināšanas parametriem, procesam, armatūrai/pozicionēšanai, redzei, drošībai, PLC un 7. asij. Tas ļauj integratoriem un OEM/ODM pircējiem precīzi konfigurēt sistēmu savam lietojumam, nevis piespiest detaļas pielāgot fiksētam standarta modelim -, uzlabojot metināšanas rezultātus un{3}}ilgtermiņa ražošanas stabilitāti.
Stabila rūpnīca-Tiešā piegāde un eksports-Gatava piegāde
Kā robotu rūpnīca RBTIC piedāvā stabilu piegādi atkārtotiem un projektu pasūtījumiem, ar iepriekšēju-sūtījuma fotoattēlu apstiprinājumu un koka-kastes iepakojumu, kas izstrādāts drošai starptautiskai pārvadāšanai. Pircēji saņem pārskatāmus piedāvājumus, uzticamus izpildes laikus (apstiprināts piedāvājumā) un eksportam-gatavu loģistiku, kas vienkāršo piegādes meklēšanu ārzemju ražošanas projektiem.
Kvalitātes nodrošināšana, kas samazina jūsu iepirkuma risku
Katrs RBTIC automātiskais metināšanas robots tiek ražots kvalitatīvā{0}}kontrolētā ražošanā ar pārbaudes atbalstu, un pēc tam tiek pārbaudīts, pirms tas tiek izvests no rūpnīcas. Mēs pārbaudām procesu jau iepriekš, izmantojot bezmaksas ienākošo-materiālu metināšanas izmēģinājumu, iepriekš-konfigurējam jūsu detaļu metināšanas parametrus un veicam iekšēju-testēšanu saliktajā šūnā. Roboti ir CE sertificēti, un pēc pieprasījuma var nodrošināt sertifikācijas dokumentus, lai atbalstītu muitošanu un iekšējo apstiprinājumu. Pircēji ir laipni aicināti organizēt rūpnīcas auditu, un pēc pieprasījuma ir pieejami pārbaudes ziņojumi. Pirms nosūtīšanas galīgais stāvoklis tiek dokumentēts ar iepriekšēju-nosūtīšanas fotoattēlu apstiprinājumu un aizsargāts ar koka-kaste, eksportam gatavu{10}}iepakojumu. Šis process tiek nodrošināts ar viena gada-garantiju, un tas ir izstrādāts, lai atbalstītu lielapjoma pasūtījumus, uz projektiem balstītu iepirkumu un ilgtermiņa piegādi -, nodrošinot izplatītājiem, integratoriem un oriģinālo iekārtu ražotāju pircējiem dokumentētu pārliecību katrā solī.
Kvalitātes kontroles process: ienākošā-materiāla metināšanas izmēģinājums → parametru iepriekšēja-konfigurācija → iekšēja-šūnu pārbaude → pirms-sūtījuma fotoattēla apstiprinājums.
Ieteicamie sertifikāti/standarti: CE.
Dokumenti pircējiem: CE sertifikāts, datu lapa, metināšanas-izmēģinājuma ziņojums, testa ziņojums - pieejams pēc pieprasījuma.
Pēc-pārdošanas serviss un pilna dzīves cikla tehniskais atbalsts
RBTIC nodrošina pilnu -dzīves cikla pakalpojumu, nevis vienreizēju{1}}pārdošanu. Mēs nodrošinām jūsu metināšanas robotizētās rokas stabilu darbību visu gadu-un aizsargājam jūsu automatizācijas ieguldījumus ilgtermiņā-.
Regulāra tiešsaistes pārbaude un apkope
Mēs organizējam periodiskas attālinātas tiešsaistes pārbaudes, lai laikus atklātu iespējamos iekārtu defektus, samazinātu negaidītu izslēgšanos un pagarinātu jūsu automātiskā metināšanas robota kalpošanas laiku.
Ātra reakcija uz avārijas apkopi
Īpašs tehniskā atbalsta kanāls iekārtu kļūmēm. Mēs sniedzam mērķtiecīgus problēmu novēršanas norādījumus; Sarežģītu kļūdu gadījumā var izveidot pakalpojumu shēmu uz vietas, lai samazinātu ražošanas zudumus.
Dilstošo detaļu piegāde un nomaiņa
Stabils robotu palīgmateriālu un neaizsargāto komponentu inventārs. Jūs varat efektīvi iegūt oriģinālās rezerves daļas, izvairoties no ilgstošas ražošanas apstāšanās, ko izraisa piederumu trūkums.
24/7 attālais tehniskais atbalsts
Inženieri nodrošina reāllaika-attālinātas norādes, izmantojot video, lai novērstu ikdienas darbības apjukumu, programmēšanas problēmas un nelielas kļūdas, ātri risinot problēmas, negaidot-uz vietas esošos tehniķus.
Bieži uzdotie jautājumi par automātisko metināšanas robotu
J: Vai es varu pieprasīt paraugus vai izmēģinājumu?
A: Jā. RBTIC piedāvā bezmaksas ienākošo-materiālu metināšanas izmēģinājumu: nosūtiet mums savu faktisko daļu, un mēs sametināsim paraugu, lai jūs varētu pārbaudīt kvalitāti pirms pasūtīšanas. Šis ir mūsu standarta veids, kā riskēt ar pirkumu-pirmajiem-robotu{5}}metināšanas pircējiem.
J: Kas ir MOQ?
A: Minimālais pasūtījuma daudzums ir tikai viena vienība. Tas ļauj jums vadīt vienu RBTIC automātiskās metināšanas robotu, pārbaudīt rezultātus savā līnijā un pēc tam ar pārliecību veikt lielapjoma pasūtījumus vai ilgāka termiņa-projekta{2}}piegādes programmu.
J: Kāds ir izpildes laiks?
A: Izpildes laiks ir atkarīgs no konfigurācijas un pielāgošanas apjoma, un tas tiek apstiprināts piedāvājumā. Pastāstiet RBTIC savu daļu, nepieciešamās iespējas un projekta laika grafiku, un mēs nodrošināsim konkrētu izpildes laiku ar jūsu rūpnīcas piedāvājumu.
